  • SWC BF型(标准伸缩法兰式)十字轴式万向联轴器

  • 点击:
  • 十字轴式万向联轴

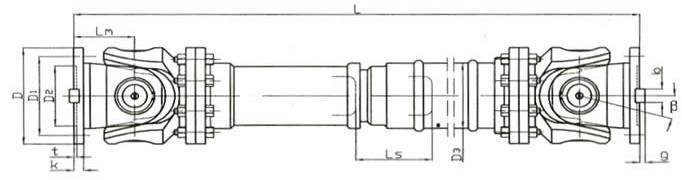

    BF型十字轴式万向联轴器基本参数和主要尺寸

    型号
    回转
    直径
    D
    公称转矩
    Tn /N.m
    疲劳转矩
    Tf
    kN.m
    轴线折角
    β
    伸缩量

    尺寸
    转动惯量 I kg.m2
    质量G kg

    Ls
    Lmin
    D3
    Lm
    Lmin

    每增长 100mm
    Lmin
    每增长 100mm
    SWC180BF

    180
    12.5
    6.3
    ≤25
    100
    810
    114
    110
    0.267
    0.0070
    80
    2.8
    SWC225BF

    225
    40
    20
    ≤15
    140
    920
    152
    120
    0.778
    0.0234
    138
    4.9
    SWC250BF

    250
    63
    31.5
    ≤15
    140
    1035
    168
    140
    1.445
    0.0277
    196
    5.3
    SWC285BF

    285
    90
    45
    ≤15
    140
    1190
    194
    160
    2.873
    0.0510
    295
    6.3
    SWC315BF

    315
    125
    63
    ≤15
    140
    1315
    219
    180
    5.094
    0.0795
    428
    8.0
    SWC350BF

    350
    180
    90
    ≤15
    150
    1410
    267
    194
    9.195
    0.2219
    632
    15.0
    SWC390BF

    390
    250
    125
    ≤15
    170
    1590
    267
    215
    16.62
    0.2219
    817
    15.0
    SWC440BF

    440
    355
    180
    ≤15
    190
    1875
    325
    260
    28.24
    0.4744
    1290
    21.7
    SWC490BF

    490
    500
    250
    ≤15
    190
    1985
    325
    270
    46.33
    0.4744
    1631
    21.7
    SWC550BF

    550
    710
    355
    ≤15
    240
    2300
    426
    305
    86.98
    1.3570
    2567
    34.0
    SWC620BF
    620
    1000
    500
    ≤15
    240
    2500
    426
    340
    147.50
    1.357
    3267
    34.0

      联轴器与各种不同主机产品配套作用,周围的工作环境比较复杂。对于高温、低温、有油、酸、碱介质的工作环境,不宜选用以一般橡胶为弹性元件材料的挠性联轴器,应选择金属弹性元件挠性联轴器。 弹性柱销齿式联轴器由于运转时柱销的窜动,自身噪声大,对于噪声有严格要求的场合不应选用。
