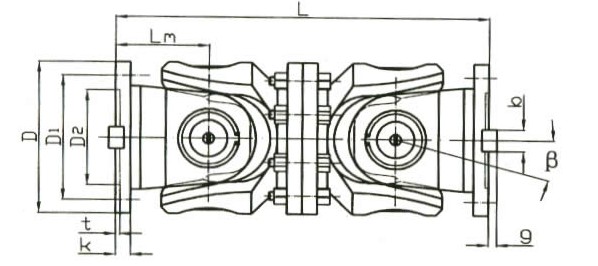

WD型十字轴式万向联轴器基本参数和主要尺寸
|
型号
|
回转直径
D |
公称转矩
Tn /N.m |
疲劳转矩
Tf kN.m |
轴线折角
β |
尺寸
|
转动惯量 I
|
质量 G
|
|
|
L
|
Lm
|
kg·m2
|
kg
|
|||||
|
SWC180WD
|
180
|
12.5
|
6.3
|
≤25
|
440
|
110
|
0.145
|
52
|
|
SWC225WD
|
225
|
40
|
20
|
≤15
|
480
|
120
|
0.355
|
82
|
|
SWC250WD
|
250
|
63
|
31.5
|
≤15
|
560
|
140
|
0.831
|
127
|
|
SWC285WD
|
285
|
90
|
45
|
≤15
|
640
|
160
|
1.715
|
189
|
|
SWC315WD
|
315
|
125
|
63
|
≤15
|
720
|
180
|
2.820
|
270
|
|
SWC350WD
|
350
|
180
|
90
|
≤15
|
776
|
194
|
4.791
|
370
|
|
SWC390WD
|
390
|
250
|
125
|
≤15
|
860
|
215
|
8.229
|
524
|
|
SWC440WD
|
440
|
355
|
180
|
≤15
|
1040
|
260
|
15.32
|
798
|
|
SWC490WD
|
490
|
500
|
250
|
≤15
|
1080
|
270
|
25.74
|
1055
|
|
SWC550WD
|
550
|
710
|
355
|
≤15
|
1220
|
305
|
46.78
|
1524
|
|
SWC620WD
|
620
|
1000
|
500
|
≤15
|
1360
|
340
|
83.76
|
2120
|
公司主要生产各种联轴器,梅花形弹性联轴器,鼓形齿式联轴器.我们的产品远销世界各地，为造纸、冶金、纺织、造船、农机、运输、化工、矿山机械、工程机械、轻工机械、汽车制造等行业设备 新、技术进步，提供所需的配套服务。
十字万向联轴器有多种结构型式，例如：十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞式、三销式、三叉杆式、三球销式、铰杆式等， 常用的为十字轴式，其次为球笼龙，万向联轴器的共同特点是角向补偿量较大，不同结构型式万向联轴器两轴线夹角不相同，一般≤5°-45°之间。万向联轴器利用其机构的特点，使两轴不在同一轴线，存在轴线夹角的情况下能实现所联接的两轴连续回转，并地传递转矩和运动。万向联轴器 大的特点是具有较大的角向补偿能力，结构紧凑，传动。在实际应用中根据所传递转矩大小分为重型、中型、轻型和小型。
