  • Z5型胀紧联结套

  • 点击:次

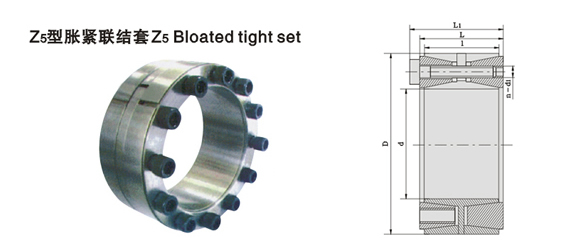

    • Z5型胀紧联结套


    产 品 说 明
    特性: Z5型胀紧套与Z4型比较各锥环锥度相同，且内环中间有凸缘，便于拆卸。Z5型结合面较长，锥度较小，用于传递较大载荷和对中精度要求较高的场合。
    标记示例：
    内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180
    安装参考范例

    基  本  尺  寸

    额定负荷

    胀套与轴
    结合面上
    的压力
    Pf
      N/mm2

    胀套与轮
    毂结合面
    上的压力
    Pf′
    N/mm2

    螺钉的
    拧  紧
    力  矩
      MA
    N·m

    重  量

    kg

    d

    D

    l

    L

    L 1

    d1

    n

    轴向力
    F1
    KN

    转矩
    M1
    KN·m

    mm

    100

    145

    60

    65

    77

    M12

    10

    288

    14.4

    192

    132

    145

    4.1

    110

    155

    15.8

    175

    123

    4.4

    120

    165

    12

    346

    20.8

    192

    139

    4.8

    130

    180

    68

    74

    86

    M12

    15

    433

    28.1

    193

    139

    145

    6.5

    140

    190

    18

    519

    36.3

    214

    157

    7.0

    150

    200

    39.0

    200

    150

    7.4

    160

    210

    21

    606

    48.5

    219

    167

    7.8

    170

    225

    75

    81

    95

    M14

    18

    712

    60.6

    215

    162

    230

    10.0

    180

    235

    64.1

    203

    155

    10.6

    190

    250

    88

    94

    108

    20

    792

    75.2

    178

    135

    14.3

    200

    260

    24

    950

    95.0

    203

    156

    15.0

    210

    275

    98

    104

    120

    M16

    18

    970

    102.0

    187

    142

    355

    17.5

    220

    285

    990

    109.0

    183

    141

    19.8

    240

    305

    24

    1318

    158.0

    222

    176

    21.4

    250

    315

    1340

    167.5

    215

    170

    22.0

    260

    325

    25

    1370

    178.0

    172

    23.0

    280

    355

    120

    126

    144

    M18

    24

    1590

    222.5

    188

    149

    485

    35.2

    300

    375

    25

    1650

    248.0

    183

    146

    37.4

    320

    405

    135

    142

    162

    M20

    2140

    344.0

    192

    152

    690

    51.3

    340

    425

    365.0

    181

    144

    54.1

    360

    455

    158

    165

    187

    M22

    2670

    480.0

    176

    139

    930

    75.4

    380

    475

    508.0

    166

    133

    79.0

    400

    495

    535.0

    158

    128

    82.8

    420

    515

    30

    3200

    673.0

    181

    147

    86.5

    450

    555

    172

    180

    204

    M24

    3700

    832.5

    175

    142

    1200

    112.0

    480

    585

    32

    3950

    948.0

    143

    119.0

    500

    605

    988.0

    168

    139

    123.0

    530

    640

    190

    200

    227

    M27

    30

    4320

    1145.0

    157

    130

    1600

    151.0

    560

    670

    1210.0

    148

    124

    160.0

    600

    710

    32

    4610

    1380.0

    147

    124

    170.0

    注：Z5型胀紧联结套螺钉的机械性能等级为12.9级。
